AHN42F-P18平行式安全回流閥
上海眾野閥門有限公司在生產AHN42F-P18平行式安全回流閥中有著精湛的技術與先進的設備，選型請提供AHN42F-P18平行式安全回流閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、AHN42F-P18平行式安全回流閥產品描述
AHN42F-P18平行式回流安全閥是一種用在回流管道設備上的一種安全閥，與A42F有點相同，都是用于液化氣上的，但是平行式回流安全閥除了當做安全閥保護管道，它還有個性能就是防止介質倒流，有個回流的功能，就是用來開啟時氣回流管道的作用，主要安裝于液化石油氣站罐泵出口，來保證管道設備的正常運行，注意該閥門需通過壓力試驗才能使用，適用于液化氣溫度-40°至80°之間。
二、AHN42F-P18平行式安全回流閥主要零部件材料
NO. | 零件名稱 | AH42F-C A42F-C 材料 |
1 | 閥座 | 2Cr13 |
2 | 閥體 | WCB |
3 | 調節圈 | 2Cr13 |
4 | 反沖盤 | 2Cr13 |
5 | 閥瓣 | 2Cr13+PTFE |
6 | 導向套 | 2Cr13 |
7 | 閥蓋 | ZG230-450 |
8 | 彈簧 | 50CrVA |
9 | 閥桿 | 2Cr13 |
10 | 調整螺桿 | 45 |
11 | 閥帽 | ZG200-400 |

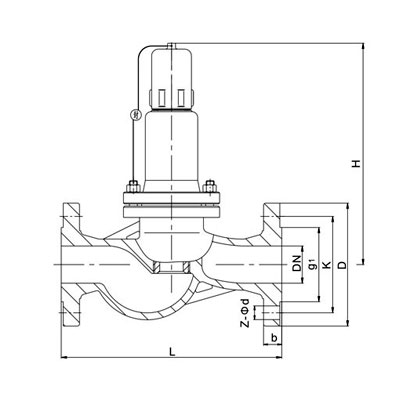

三、AHN42F-P18平行式安全回流閥外形尺寸和連接尺寸
公稱通徑 | 尺寸 | ||||||
D | D1 | D2 | b | Z-?d | L | H | |
40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器、汽水分離器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
