HCB氣動平衡籠式調節閥

HCB氣動平衡籠式調節閥是CV3000調節閥的一種，CV3000在CV值上為3000,流量比普通的調節閥多%30，重量輕%30，高度減少%30,性能上有絕對的優勢，閥體流道流線形好，相對于同類老式閥：流量系數和可調比提高30％，重量和高度下降30％，套筒結構有利于減小噪音、減小閃蒸和空化對閥芯的破壞；雙座結構允許壓差大，適用于工作壓差較大、泄漏要求不嚴的干凈介質場合。氣動平衡籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。配用多彈簧薄膜執行機構或電動執行機構。

 氣動平衡籠式調節當壓力大于1.5MPa，或溫度大于250℃時，密封面應堆焊耐磨合金以提高密封面的可靠性與使用壽命；工作條件比較惡劣、性能指標要求較高、需要更小尺寸和重量時，建議選用全功能超輕型調節閥。

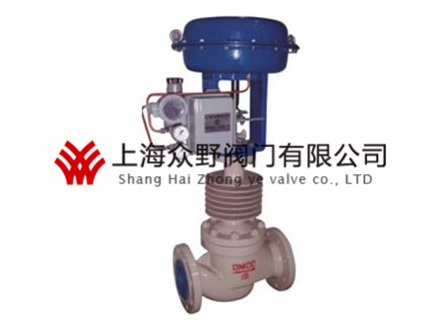

一、HCB氣動平衡籠式調節閥示意圖

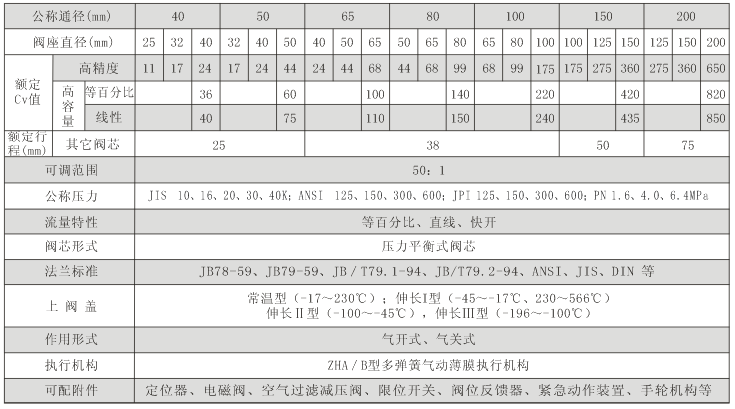

二、HCB氣動平衡籠式調節閥主要參數

三、HCB氣動平衡籠式調節閥主要零部件材料
     閥體材質：  ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐腐蝕合金等
     芯座材質：1Cr18Ni9Ti、316、316L、耐腐蝕合金、F4等
     填料材質 ：聚四氟乙烯、柔性石墨
     膜片材質 ：丁腈橡膠夾尼龍布

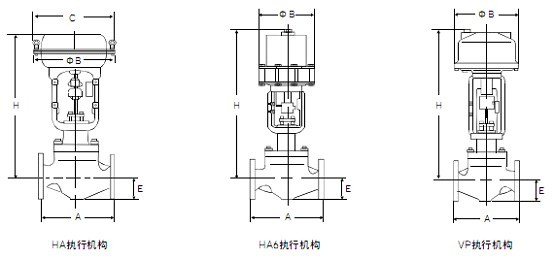

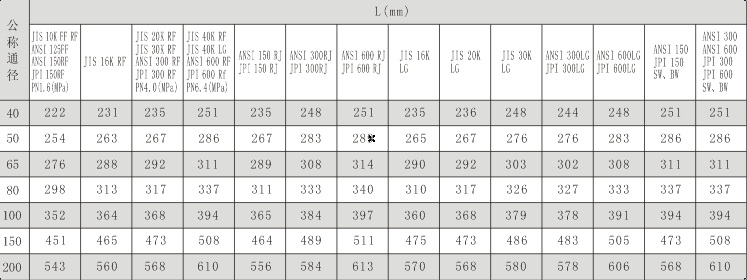

四、HCB氣動平衡籠式調節閥外形尺寸及重量

閥作用型式     氣—關式或氣—開式

附    件       定位器、手輪機構、氣動閥位傳送器等

性    能

    泄 漏 量    符合標準ANSI B16.104Ⅳ級，小于額定Cv的0.01%
    回    差    3%（不帶定位器）、1%（帶定位器）
    基本誤差    ±5%（不帶定位器）、±1%（帶定位器）
                注：采用標準的V型聚四氟乙烯填料時
