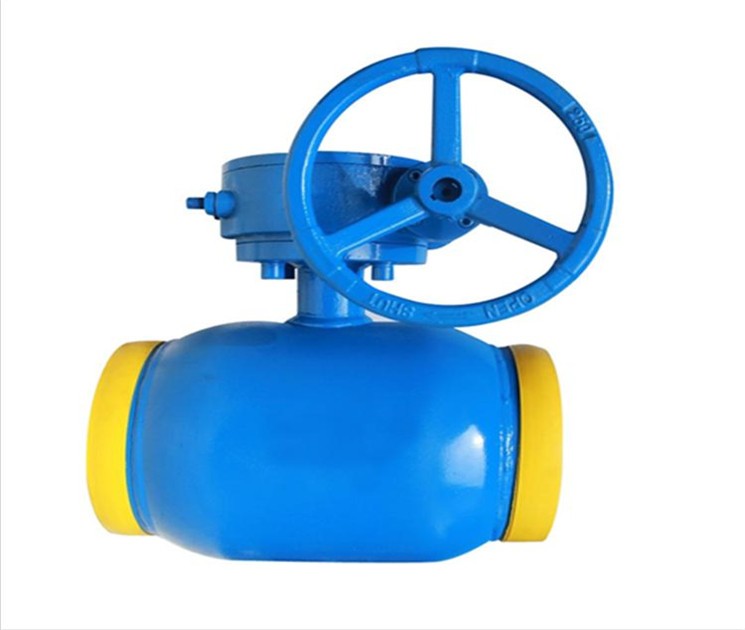

Q367F全焊接球閥
上海眾野閥門有限公司在生產Q367F全焊接球閥中有著精湛的技術與先進的設備，選型請提供Q367F全焊接球閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、Q367F全焊接球閥產品概述
Q367F全焊接球閥是一種蝸輪傳動，整體結構采用全焊接制造工藝，公稱通徑從DN50～DN1000(mm)，壓力范圍為1.6-16(Mpa)的固定球閥，焊接標準按:GB12224執行，該閥具有免維修、密封性能好、可靠性高、產品無外漏、安全度高、使用壽命長等優點，特別適用于輸油、輸氣等長輸管線以及對管道要求高的重要場所。
Q367F全焊接球閥的重量是同規格分體式球閥的80%左右，單臺全焊接球閥具備上下游閥座雙道密封，可以取代兩臺常規分體式管線球閥。我廠自主研發生產的全焊接球閥，產品質量經國家權威部門檢測，達到國外同類產品先進水平，在國內居于領先地位。
二、Q367F全焊接球閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 | ||||
1 | 閥體/閥蓋 | A105 | 304 | 316 | 304L | 316L |
2 | 球體 | A105+HCr(Nip)/2Cr13 | 304 | 316 | 304L | 316L |
3 | 閥桿 | 2Cr13 | 304 | 316 | 304L | 316L |
4 | 閥座 | PTFE、PPL、尼龍101、鉻鎳系不銹鋼、硬質合金 | ||||
三、Q367F全焊接球閥主要執行標準表
序號 | 主要執行標準 | |
1 | 設計和制造 | GB/T12237-2007 |
2 | 檢驗和試驗 | GB/T13927-2008/JB9092-1999 |
3 | 結構長度 | GB/T12221-2005;JD-2004 |
四、Q367F全焊接球閥主要外形尺寸表
公稱通徑 PN(MPa) | 公稱通徑 DN(mm) | 球孔直徑 d(mm) | 尺寸(mm) | 重量(kg) | |||
L | H1 | H2 | W | ||||
1.6 | 50 | 51 | 216 | 165 | 100 | 400 | 24 |
80 | 76 | 283 | 90 | 110 | 700 | 50 | |
100 | 102 | 305 | 200 | 130 | 850 | 75 | |
150 | 152 | 457 | 270 | 175 | 600 | 195 | |
200 | 203 | 521 | 300 | 210 | 600 | 280 | |
250 | 254 | 559 | 380 | 274 | 600 | 440 | |
300 | 305 | 635 | 420 | 305 | 800 | 570 | |
350 | 337 | 762 | 450 | 340 | 800 | 800 | |
400 | 387 | 838 | 530 | 395 | 800 | 1480 | |
450 | 438 | 914 | 560 | 440 | 800 | 2350 | |
500 | 489 | 991 | 605 | 470 | 800 | 2400 | |
600 | 591 | 1143 | 680 | 580 | 800 | 4050 | |
700 | 686 | 1346 | 760 | 640 | 800 | 6160 | |
800 | 781 | 1524 | 870 | 730 | 800 | 7200 | |
2.5-4.0 | 50 | 51 | 216 | 165 | 100 | 400 | 30 |
80 | 76 | 283 | 90 | 110 | 700 | 58 | |
100 | 102 | 305 | 200 | 130 | 850 | 95 | |
150 | 152 | 457 | 270 | 175 | 600 | 210 | |
200 | 203 | 521 | 300 | 210 | 600 | 318 | |
250 | 254 | 559 | 380 | 274 | 600 | 440 | |
300 | 305 | 635 | 420 | 305 | 800 | 575 | |
350 | 337 | 762 | 450 | 340 | 800 | 800 | |
400 | 387 | 838 | 530 | 395 | 800 | 1840 | |
450 | 438 | 914 | 560 | 440 | 800 | 2700 | |
500 | 489 | 991 | 605 | 470 | 800 | 2890 | |
600 | 591 | 1143 | 680 | 580 | 800 | 4640 | |
700 | 686 | 1346 | 760 | 640 | 800 | 6700 | |
800 | 781 | 1524 | 870 | 730 | 800 | 7810 | |
900 | 876 | 1727 | 980 | 810 | 800 | 9480 | |
1000 | 978 | 1956 | 1040 | 910 | 800 | 13800 | |
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、不銹鋼球閥、浮動球閥、V型球閥、焊接球閥、三通球閥、四通球閥。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
