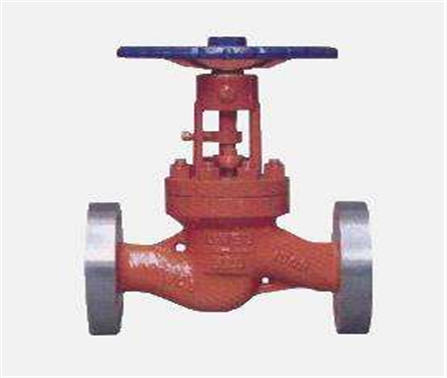

L/J46Y高壓平衡式截止閥

L/J46Y高壓平衡式截止閥都是屬于油田閥門系列的一種，常用的為高壓、鍛鋼的油田閘閥、油田截止閥兩種，油田上使用的閥門都是必須是密封面非常好的。

詳細介紹

L/J46Y高壓平衡式截止閥概述：

L/J46Y高壓平衡式截止閥都是屬于油田閥門系列的一種，常用的為高壓、鍛鋼的油田閘閥、油田截止閥兩種，油田上使用的閥門都是必須是密封面非常好的，每一年油田上使用的閥門占總額的％20所以油田上使用油田閥門的量還是很大的.適用于油田高壓注水系統，起截止、調節流量用。L/J46 高壓平衡式截止閥于油田系統。起截止、調節、止回用。特別適用于配水間高壓節流注水系統。特別適用于配水間高壓節流注水系統。

結構示意圖

L/J46 高壓平衡式截止閥結構示意圖

DN16～45
(JLH)L/J46Y JLH多功能閥 (JLH）L/J46X多功能閥 T/J48F 101高壓調節閥 HPT48Y高壓調節閥

外形及連接尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm0	外形尺寸（mm）
公稱壓力 PN(MPa)	公稱通徑 DN(mm0	L	Dn	D	H	D0
16 20	25	216	23	42	300	200
	32	229	29	54	325	240
	40	241	36	60	355	240
	50	280	45	73	395	300
	65	330	58	89	420	320
	80	368	72	108	460	360
	100	457	90	133	508	400
	125	533	115	152	530	500
	150	610	135	194	650	550
	200	660	180	245	690	600
25 35 45	25	216	23	42	300	200
	32	229	29	54	325	240
	40	241	36	60	355	240
	50	280	45	73	395	300
	65	330	58	89	420	320
	80	381	72	108	460	360
	100	457	90	133	508	400
	125	633	115	152	530	500
	150	610	135	194	650	550

外形及連接尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm0	外形尺寸（mm）
公稱壓力 PN(MPa)	公稱通徑 DN(mm0	L	L1	H	Dn	D1	D	b	D0
16 20	40	240	370	355	36	88.8	120	20	280
	50	280	432	395	45	88.8	120	20	300
	65	330	490	425	58	88.8	120	20	360
	80	368	568	460	72	107.8	140	20	400
25 35 45	40	240	370	355	36	88.8	120	20	280
	50	280	432	395	45	88.8	120	20	300
	65	330	490	425	58	88.8	120	20	360
	80	381	581	460	72	107.8	140	20	400

注：L1=L+對焊卡箍頭
