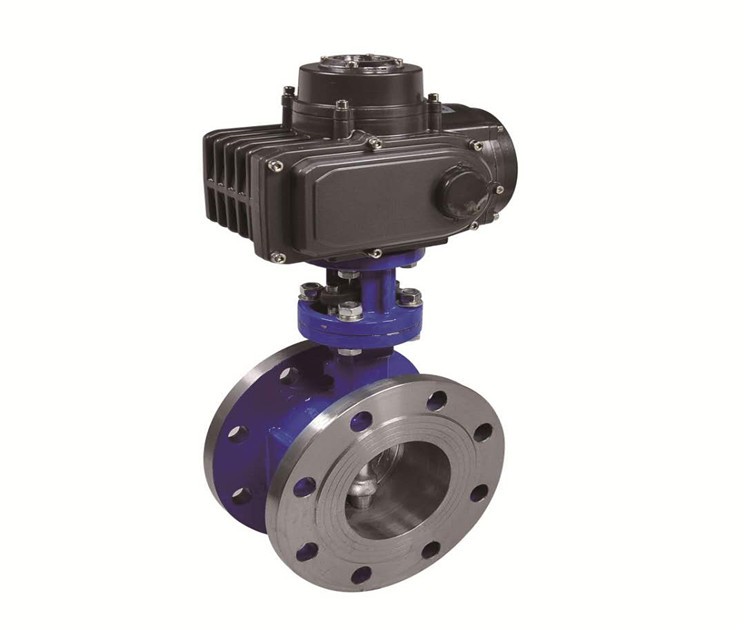

D943H電動法蘭蝶閥

D943H電動法蘭蝶閥,電動硬密封法蘭蝶閥廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水等介質的管路上作為調節和截流裝置使用

詳細介紹

一、D943H電動法蘭蝶閥概述：

D943H電動法蘭蝶閥，硬密封金屬蝶閥耐用無泄漏等優點

二、D943H電動法蘭蝶閥詳細說明：

產品特點： D943H-10C電動高性能硬密封蝶閥/電動調節蝶閥廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水等介質的管路上作為調節和截流裝置使用。

D973H、D943H電動蝶閥閥電動調節蝶閥產品介紹D943H-10C蝶閥, D943H-16C電動蝶閥型號代表：

閥門類型代號：“D”表示蝶閥

傳動形式代號：“9”表示電動驅動

連接形式代號：“4”表示法蘭式連接

結構形式代號：“3”表示多層次三偏心

密封面材料代號：“H”表示堆焊合金金屬硬密封

D943H電動法蘭蝶閥主要零件材料：

零件名稱蝶閥材料閥體WCB、合金鋼、不銹鋼、QT450-10蝶板WCB、合金鋼、不銹鋼、QT450-10閥軸2Cr13不銹鋼、合金鋼密封圈不銹鋼圈填料柔性石墨

電動蝶閥主要技術參數：公稱通經DN(mm)50～4000公稱藥理PN(MPa)0.61.01.62.5密封試驗(MPa)0.661.11.762.75強度試驗(MPa)0.91.52.43.75蝶閥適用溫度碳鋼：-29℃～425℃不銹鋼：-40℃～650℃蝶閥適用介質水、空氣、天然氣、油品及弱腐蝕性流體泄漏率符合GB/T13927-92標準驅動方式電動

D943H-10/16/25電動硬密封蝶閥主要外形連接尺寸

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2886	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	3156	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3421	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3685	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
