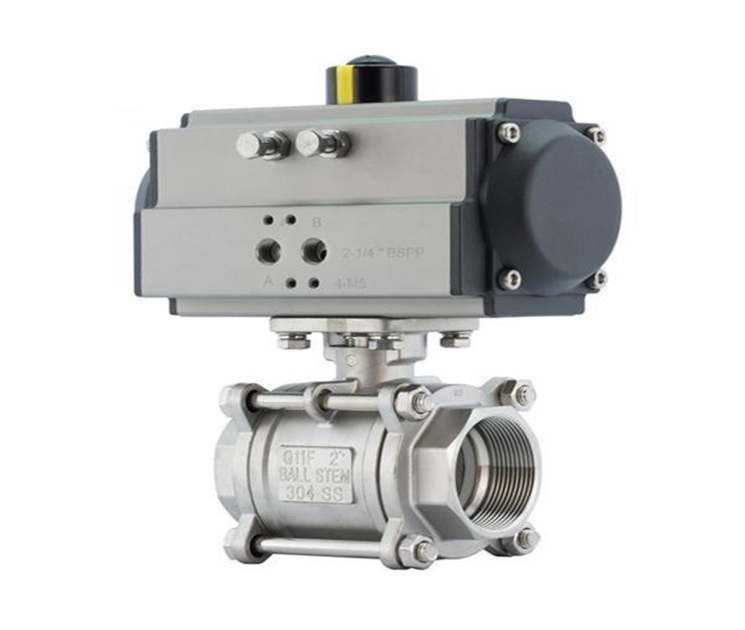

Q611F氣動內螺紋球閥

Q611F氣動內螺紋球閥工作溫度-29～30℃的各種管路上，用于截斷或接通管路中的介質。

詳細介紹

Q611F氣動內螺紋球閥產品簡述：

氣動內螺紋球閥工作溫度-29～30℃的各種管路上，用于截斷或接通管路中的介質，內螺紋球閥選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。氣動內螺紋球閥采用先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動內螺紋球閥具有結構合理。能達到氣泡級密封，啟閉力矩小，使用壽命長。

Q611F氣動內螺紋球閥設計特點：

球閥根據標準ASME B16.34設計，氣動球閥結構簡單,密封性能好,扭矩小，螺紋球閥精密鑄造，固溶化處理，帶鎖裝置，全流量設計。

氣動內螺紋球閥產品范圍:

閥體材料:碳鋼WCB,不銹鋼304，316

口徑:1/4;(DN6~DN100)

連接方式:內螺紋BSP,BSPT,NPT

壓力范圍:1000PSI

工作溫度:-20℃ - +180℃

操作方式:手柄，氣動，電動等.

氣動內螺紋球閥主要村料表：

序號	零件名稱	材質
1	螺栓	不銹鋼 304
2	接頭	不銹鋼 CF8、CF8M
3	閥座	PTFE
4	球體	不銹鋼 304、316
5	閥體	不銹鋼 CF8、CF8M
6	螺母	不銹鋼 304
7	閥桿	不銹鋼 304、316
8	墊片	PTFE
9	填料	PTFE
10	壓蓋	不銹鋼 304、316
11	連接支架	不銹鋼 CF8
12	連接套	不銹鋼 304
13	螺栓	不銹鋼 304
14	氣動執行器	--
15	位置指示器	塑料

氣動內螺紋球閥外形尺寸表：

公稱通徑	三片式									二片式		H1
	內螺紋			對焊式			承插焊			內螺紋
	G	d	L	BW	d	L	SW	d	L	d	L
15	1/2"	15	70	24	15	72	22.5	15	68	15	62	145
20	3/4"	20	78	28	20	81	28.5	20	82	20	72	160
25	1"	25	86	34	25	91	34.5	25	91	25	85	180
32	1-1/4"	32	105	41	32	103	43	32	108	32	100	195
40	1-1/2"	38	113	49	38	120	49	38	129	38	107	205
50	2"	50	132	62	50	139	61	50	148	50	120	225
65	2-1/2"	64	186	78	64	193	77	64	186	64	160	275
80	3"	78	206	94	78	220	90	78	206	78	178	295
100	4"	98	240	124	98	270	115	98	240	98	216	340

氣動內螺紋球閥產品特點：
氣動內螺紋球閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。氣動內螺紋球閥閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，內螺紋球閥驅動方式:手動、電動、氣動。
