當前位置: 網站首頁 > 產品展示 > 球閥 > 不銹鋼球閥

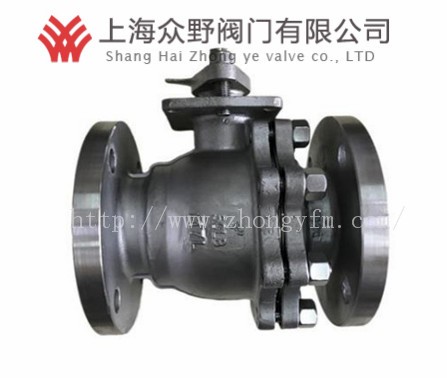

317L不銹鋼球閥

317L不銹鋼球閥主要用于截斷或接通介質，也可用于流體的調節與控制。317L(00Cr19Ni13Mo3、SUS317L) 合金是以鉬為基礎的奧氏體不銹鋼。

詳細介紹

317L不銹鋼球閥概述：

317L不銹鋼球閥主要用于截斷或接通介質，也可用于流體的調節與控制。317L(00Cr19Ni13Mo3、SUS317L) 合金是以鉬為基礎的奧氏體不銹鋼。它與常規的鉻-鎳奧氏體不銹鋼如304合金相比，具有更強的抗化學腐蝕能力。另外，與常規的不銹鋼相比，317L合金具有更高的延展性、抗應力腐蝕性能、耐壓強度及耐高溫性能。它是低碳等級或L等級，這個等級具有在焊接期間及熱處理過程中抗敏化作用性能。

317L不銹鋼球閥在空氣中或化學腐蝕介質中能夠抵抗腐蝕的一種高合金鋼，不銹鋼是具有美觀的表面和耐腐蝕性能好，不必經過鍍色等表面處理，而發揮不銹鋼所固有的表面性能,使用于多方面的鋼鐵的一種，通常稱為不銹鋼。代表性能的有13鉻鋼，18-8鉻鎳鋼等高合金鋼。

317L不銹鋼球閥壓力試驗：

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力PN(MPa)	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

317L不銹鋼球閥尺寸表：

1.6Mpa

型號	公稱通徑DN(mm)	尺寸
型號	公稱通徑DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
Q41F-16	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	16-3	4-Φ18	105	230
	50	200	160	125	100	16-3	4-Φ18	115	240
	65	220	180	145	120	18-3	4-Φ18	145	280
	80	250	195	160	135	20-3	8-Φ18	160	310
	100	280	215	180	155	20-3	8-Φ18	185	330
	125	320	245	210	185	22-3	8-Φ18	215	600
	150	360	280	240	210	24-3	8-中23	245	800
	200	400	335	295	265	26-3	12-Φ23	300	1000
	250	450	405	355	320	30-3	12-Φ25	380	1200

2.5Mpa

型號	公稱通徑DN(mm)	尺寸
型號	公稱通徑DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
Q41F-25	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200

4.0Mpa

型號	公稱通徑DN(mm)	尺寸 (mm)
型號	公稱通徑DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-40	15	130	95	65	45	40	16-2	4-Φ14	70	115
	20	140	105	75	55	51	16-2	4-Φ14	80	130
	25	150	115	85	65	58	16-2	4-Φ14	90	150
	32	180	135	100	78	66	18-3	4-Φ18	100	190
	40	200	145	110	85	76	18-3	4-Φ18	110	230
	50	220	160	125	100	88	20-3	4-Φ18	120	240
	65	250	180	145	120	110	22-3	8-Φ18	150	280
	80	280	195	160	135	121	22-3	8-Φ18	170	310
	100	320	230	190	160	150	24-3	8-Φ23	190	330
	125	360	270	220	188	176	28-3	8-Φ25	220	600
	150	400	300	250	218	204	30-3	8-Φ25	250	800
	200	550	375	320	282	260	38-3	12-Φ30	390	1200

6.4Mpa

型號Type	公稱通徑DN(mm)	尺寸
型號Type	公稱通徑DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-64	15	140	105	75	55	40	18-2	4-Φ14	75	115
	20	160	125	90	68	51	20-2	4-Φ18	85	130
	25	180	135	100	78	58	22-2	4-Φ18	95	150
	32	200	150	110	82	66	24-2	4-Φ23	105	190
	40	220	165	125	95	76	24-3	4-Φ23	120	230
	50	250	175	135	105	88	26-3	4-Φ23	130	240
	65	280	200	160	130	110	28-3	8-Φ23	160	280
	80	320	210	170	140	121	30-3	8-Φ23	180	310
	100	360	250	200	168	150	32-3	8-Φ25	200	330
	125	381	295	240	202	176	36-3	8-Φ30	230	600
	150	403	340	280	240	204	38-3	8-Φ34	260	800
	200	502	405	345	300	260	44-3	12-Φ34	400	1200
