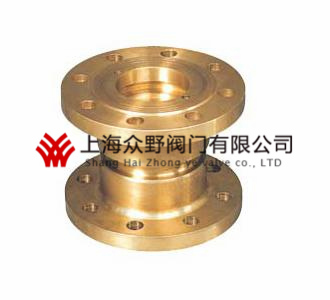

YB43X固定比例式減壓閥
上海眾野閥門有限公司在生產YB43X固定比例式減壓閥中有著精湛的技術與先進的設備，選型請?zhí)峁℡B43X固定比例式減壓閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、YB43X固定比例式減壓閥產品概述
YB43X固定比例式減壓閥，是以法蘭連接、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力PN10～PN16，主要結構由閥體、進口壓蓋、活塞、出口壓蓋及O 型圈、密封墊等零件組成。
該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。本產品減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計特殊比例的減壓閥。
我公司生產的比例式減壓閥，外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。
二、YB43X固定比例式減壓閥主要技術參數表
|
適用介質 |
水、氣體 |
|||
|
適用溫度 |
≤90℃ |
|||
|
壓力誤差 |
≤8％ |
|||
|
最小開啟壓力 |
2∶1 |
0.2MPa |
||
|
3∶1 |
0.3MPa |
|||
|
連接形式 |
法蘭、內螺紋 |
|||
|
主要零件材料 |
閥體 |
全銅 |
不銹鋼 |
鑄鐵 |
|
內件 |
全銅 |
不銹鋼 |
全銅或不銹鋼 |
|
三、YB43X固定比例式減壓閥主要外形尺寸表(單位：mm)(PN10)
|
比例 |
公稱
通徑
DN |
外形尺寸 |
|||||
|
D |
D1 |
D2 |
A1 |
b |
z×ød |
||
|
2:1
3:1
5:2
3:2
4:3 |
25 |
115 |
85 |
65 |
115 |
16 |
4×ø14 |
|
32 |
140 |
100 |
78 |
124 |
18 |
4×ø18 |
|
|
40 |
150 |
110 |
85 |
132 |
18 |
4×ø18 |
|
|
50 |
165 |
125 |
100 |
140 |
20 |
4×ø18 |
|
|
65 |
185 |
145 |
120 |
155 |
20 |
4×ø18 |
|
|
80 |
200 |
160 |
135 |
155 |
22 |
8×ø18 |
|
|
100 |
220 |
180 |
155 |
200 |
24 |
8×ø18 |
|
|
125 |
250 |
210 |
185 |
220 |
26 |
8×ø18 |
|
|
150 |
285 |
240 |
210 |
230 |
28 |
8×ø22 |
|
|
200 |
340 |
295 |
265 |
270 |
28 |
8×ø22 |
|
|
4:1
5:1 |
25 |
115 |
85 |
65 |
— |
16 |
4×ø14 |
|
32 |
140 |
100 |
78 |
— |
18 |
4×ø18 |
|
|
40 |
150 |
110 |
85 |
— |
18 |
4×ø18 |
|
|
50 |
165 |
125 |
100 |
— |
20 |
4×ø18 |
|
|
65 |
185 |
145 |
120 |
— |
20 |
4×ø18 |
|
|
80 |
200 |
160 |
135 |
— |
22 |
8×ø18 |
|
|
100 |
220 |
180 |
155 |
— |
24 |
8×ø18 |
|
|
125 |
250 |
210 |
185 |
— |
26 |
8×ø18 |
|
|
150 |
285 |
240 |
210 |
— |
28 |
8×ø22 |
|
|
200 |
340 |
295 |
265 |
— |
28 |
8×ø22 |
|
四、YB43X固定比例式減壓閥主要外形尺寸表(單位：mm)(PN16)
|
比例 |
公稱
通徑
DN |
外形尺寸 |
|||||
|
D |
D1 |
D2 |
A1 |
b |
z×ød |
||
|
2:1
3:1
5:2
3:2
4:3 |
40 |
150 |
110 |
85 |
132 |
18 |
4×ø18 |
|
50 |
165 |
125 |
100 |
140 |
20 |
4×ø18 |
|
|
65 |
185 |
145 |
120 |
155 |
20 |
4×ø18 |
|
|
80 |
200 |
160 |
135 |
155 |
22 |
8×ø18 |
|
|
100 |
220 |
180 |
155 |
200 |
24 |
8×ø18 |
|
|
125 |
250 |
210 |
185 |
220 |
26 |
8×ø18 |
|
|
150 |
285 |
240 |
210 |
230 |
28 |
8×ø22 |
|
|
200 |
340 |
295 |
265 |
270 |
30 |
12×ø22 |
|
|
4:1
5:1 |
25 |
115 |
85 |
65 |
— |
16 |
4×ø14 |
|
32 |
140 |
100 |
78 |
— |
18 |
4×ø18 |
|
|
40 |
150 |
110 |
85 |
— |
18 |
4×ø18 |
|
|
50 |
165 |
125 |
100 |
— |
20 |
4×ø18 |
|
|
65 |
185 |
145 |
120 |
— |
20 |
4×ø18 |
|
|
80 |
200 |
160 |
135 |
— |
22 |
8×ø18 |
|
|
100 |
220 |
180 |
155 |
— |
24 |
8×ø18 |
|
|
125 |
250 |
210 |
185 |
— |
26 |
8×ø18 |
|
|
150 |
285 |
240 |
210 |
— |
28 |
8×ø22 |
|
|
200 |
340 |
295 |
265 |
— |
30 |
12×ø22 |
|
五、YB43X固定比例式減壓閥主要結構圖
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
