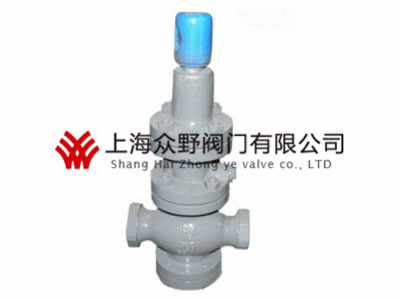

Y13H內螺紋活塞式蒸汽減壓閥
上海眾野閥門有限公司在生產Y13H內螺紋活塞式蒸汽減壓閥中有著精湛的技術與先進的設備，選型請?zhí)峁℡13H內螺紋活塞式蒸汽減壓閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、Y13H內螺紋活塞式蒸汽減壓閥產品概述
Y13H內螺紋活塞式蒸汽減壓閥是一種螺紋方式連接的小口徑減壓閥，和Y43減壓閥類似，只是連接方式不一樣，也屬于水用減壓閥，介意一般為液體。通過調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
二、Y13H內螺紋活塞式蒸汽減壓閥主要技術參數和性能指標
|
公稱壓力（MPa） |
1.6 |
2.5 |
|
殼體試驗壓力（MPa） |
2.4 |
3.75 |
|
密封試驗壓力（MPa） |
1.6 |
2.5 |
|
最高進口壓力（MPa） |
1.6 |
2.5 |
|
出口壓力范圍（MPa） |
0.1-1.0 |
0.1-1.6 |
|
壓力特性偏差（MPa）△P2P |
GB12246-1989 |
|
|
流量特性偏差（MPa）△P2G |
GB12246-1989 |
|
|
最小壓差（MPa） |
0.15 |
0.15 |
|
滲漏量 |
GB12245-1989 |
|
*：殼體試驗不包括膜片、閥蓋。
三、Y13H內螺紋活塞式蒸汽減壓閥主要零部件材料表
|
零件名稱 |
零件材料 |
|
閥體、閥蓋、底蓋 |
WCB |
|
閥座、閥盤 |
2Cr13 |
|
缸套 |
2Cr13/25（鍍硬鉻） |
|
活塞 |
2Cr13/銅合金 |
|
活塞環 |
合金鑄鐵 |
|
導閥座、導閥桿 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主閥彈簧 |
50CrVA |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
四、Y13H內螺紋活塞式蒸汽減壓閥主要流量系數表（Cv）
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
五、Y13H內螺紋活塞式蒸汽減壓閥主要外形連接尺寸表
|
公稱通徑
DN |
G |
L |
H |
H1 |
|
15 |
1/2" |
140 |
295 |
90 |
|
20 |
3-4" |
140 |
330 |
98 |
|
25 |
1" |
160 |
330 |
110 |
|
32 |
1-1/4" |
180 |
330 |
110 |
|
40 |
1-1/2" |
200 |
345 |
125 |
|
50 |
2" |
230 |
345 |
125 |
