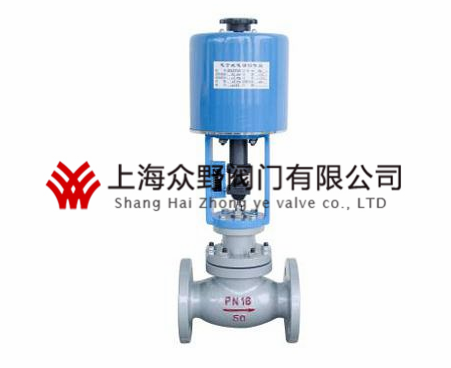

ZRHP電動單座調節閥
上海眾野閥門有限公司在生產ZRHP電動單座調節閥中有著精湛的技術與先進的設備，選型請?zhí)峁㈱RHP電動單座調節閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、ZRHP電動單座調節閥產品描述
ZRHP型電動單座調節閥是一種頂導向單閥座調節閥，加裝電裝，實現遠程控制，信號5-22AM，電壓是220V，性能穩定，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。可選擇多彈簧氣動薄膜機構或電動執行機構等。該閥由閥體、閥座、閥芯、閥桿、導向套、閥蓋及密封材料與電動執行器配合組成。RHP電動單座調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等。ZRHP型電動單座調節閥廣泛用于電力、冶金、石油、化工、醫藥、鍋爐、輕工業及其他行業的自動控制系統中.
二、ZRHP電動單座調節閥參數介紹
|
Z |
執行機構 |
H |
結構形式 |
-公稱壓力 |
閥體材質 |
公稱通徑 |
|
Z系列調節閥 |
R:電動3810L執行機構 |
H直行程 |
P:標準型單座調節閥 |
PN16=16 |
C=WCB |
DN25= DN25 |
|
如：壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHP-16C DN50 |
||||||
三、ZRHP電動單座調節閥性能
|
流量特性 |
直線、等百分比、快開 |
||
|
可調范圍 |
50:1 (CV<6.3 30:1) |
||
|
額定CV值 |
等百分比CV1.6~630 ，直線CV1.8~690 |
||
|
允許泄漏量 |
硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） |
||
|
性能指標 |
|
氣動 |
電動 |
|
基本誤差% |
±1.5 |
±1.0 |
|
|
回差% |
≤1.5 |
≤1.0 |
|
|
死區% |
≤0.6 |
≤1.0 |
|
|
始終點偏差% |
±2.5 |
±2.5 |
|
|
額定行程偏差% |
≤2.5 |
≤2.5 |
|
四、ZRHP電動單座調節閥選用參數表
|
閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量系數Cv |
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
公稱通徑 |
行程 |
可選流量系數Cv（★標準型 ●推薦 ○定制） |
|||||||||||||
|
DN20 |
16mm |
● |
● |
● |
★ |
|
|
|
|
|
|
|
|
|
|
|
DN25 |
● |
● |
● |
● |
★ |
|
|
|
|
|
|
|
|
|
|
|
DN32 |
25 mm |
○ |
○ |
○ |
○ |
○ |
★ |
|
|
|
|
|
|
|
|
|
DN40 |
|
○ |
○ |
○ |
○ |
● |
★ |
|
|
|
|
|
|
|
|
|
DN50 |
|
|
○ |
○ |
○ |
● |
● |
★ |
|
|
|
|
|
|
|
|
DN65 |
40mm |
|
|
|
|
|
○ |
○ |
○ |
★ |
|
|
|
|
|
|
DN80 |
|
|
|
|
|
○ |
○ |
○ |
● |
★ |
|
|
|
|
|
|
DN100 |
|
|
|
|
|
○ |
○ |
○ |
● |
● |
★ |
|
|
|
|
|
DN125 |
60mm |
|
|
|
|
|
|
|
|
○ |
○ |
○ |
★ |
|
|
|
DN150 |
|
|
|
|
|
|
|
|
|
○ |
○ |
● |
★ |
|
|
|
DN200 |
|
|
|
|
|
|
|
|
|
○ |
○ |
● |
● |
★ |
|
|
電動執行機構 |
金屬密封最大允許壓差（MPa） |
||||||||||||||
|
型號 |
推力（N） |
||||||||||||||
|
3810L-08 |
800 |
6.4 |
5.5 |
3.5 |
2.38 |
|
|
|
|
|
|
|
|
|
|
|
3810L-20 |
2000 |
6.4 |
6.4 |
6.4 |
4.77 |
3.05 |
1.86 |
1.19 |
0.76 |
|
|
|
|
|
|
|
3810L-30 |
3000 |
|
|
|
|
|
2.79 |
1.79 |
1.14 |
|
|
|
|
|
|
|
3810L-50 |
5000 |
|
|
|
|
|
4.66 |
2.98 |
1.91 |
1.13 |
0.6 |
0.47 |
|
|
|
|
3810L-65 |
6500 |
|
|
|
|
|
|
|
|
1.35 |
0.8 |
0.57 |
0.39 |
0.26 |
0.16 |
|
3810L-99 |
10000 |
|
|
|
|
|
|
|
|
|
|
|
0.61 |
0.42 |
0.20 |
|
3810L-160 |
16000 |
|
|
|
|
|
|||||||||
