當前位置: 網站首頁 > 產品展示 > 調節閥
-

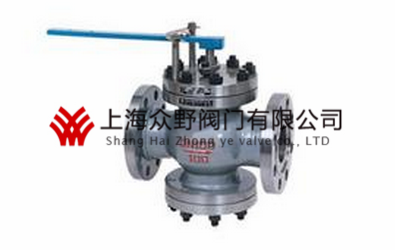

T40H給水回轉式調節閥
上海眾野閥門有限公司在生產T40H給水回轉式調節閥中有著精湛的技術與先進的設備，選型請?zhí)峁㏕40H給水回轉式調節閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、T40H給水回轉式調節閥產品描述
T40H給水回轉式調節閥，是一種電站上用的高壓調節閥，給水回轉式調節閥具有介質回流的性能，手動調節流量，及自鎖手動調節閥主要用于城市集中電廠、蒸汽、鍋爐，熱電廠管網和制冷空調等工程中，T40H回轉式調節閥具有截止、節流和調節流量的作用，可取代節流孔板，是一種可改變孔徑的節流裝置。紅閥手動調節閥用于調節介質的流量、壓力和液位。根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。調節閥分電動調節閥、氣動調節閥和液動調節閥等。
二、T40H給水回轉式調節閥參數
產品口徑：DN15-400
產品壓力：1.6-6.4Mpa
介質溫度：(℃) ≤200
工作介質：水、蒸汽
產品材質：鑄鋼、不銹鋼、合金鋼等
三、T40H給水回轉式調節閥安裝及使用注意事項
1、應安裝在水平管道上，必須垂直安裝。閥桿向上
2、應存放在干燥的室內，通路兩端須堵塞。不準堆置存放
3、必須按圖示箭頭所指介質流向進行安裝
4、長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹
四、T40H給水回轉式調節閥主要零件材料
|
序號 |
零件名稱 |
材料 |
|
1 |
閥體 |
鑄鋼 |
|
2 |
閥蓋 |
鑄鋼 |
|
3 |
閥座、閥瓣、閥桿 |
不銹鋼 |

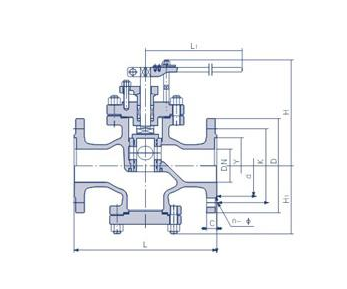

五、T40H給水回轉式調節閥主要外形尺寸(法蘭尺寸按JB/T79-94標準）
|
公稱壓力PN(MPa) |
尺寸 |
|||||||||||||
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
4.0 |
L |
160 |
180 |
200 |
220 |
250 |
280 |
310 |
350 |
400 |
450 |
500 |
650 |
800 |
|
L1 |
150 |
160 |
180 |
210 |
245 |
260 |
250 |
320 |
370 |
410 |
480 |
540 |
700 |
|
|
H |
150 |
160 |
175 |
195 |
230 |
240 |
330 |
150 |
290 |
300 |
325 |
330 |
450 |
|
|
H1 |
90 |
100 |
100 |
120 |
120 |
130 |
150 |
280 |
190 |
205 |
270 |
270 |
335 |
|
|
10.0 |
L |
180 |
200 |
230 |
260 |
300 |
340 |
380 |
400 |
430 |
450 |
650 |
|
|
|
L1 |
180 |
200 |
220 |
270 |
280 |
300 |
340 |
400 |
450 |
500 |
550 |
|
|
|
|
H |
175 |
185 |
205 |
230 |
255 |
265 |
280 |
310 |
325 |
360 |
470 |
|
|
|
|
H1 |
105 |
115 |
120 |
130 |
150 |
165 |
180 |
180 |
225 |
250 |
310 |
|
|
|
六、T40H給水回轉式調節閥產品性能
|
公稱壓力PN(MPa) |
公稱通徑DN(mm) |
水壓試驗壓力PS (MPa) |
給水溫度℃ |
設計壓差△P(cm2) |
最大流通面積fmax(cm2) |
最大流星Qmax (T/h) |
適用介質 |
流星特性 |
壓力特性 |
泄漏量 |
|
2.5 |
50 |
3.8 |
425 |
0.4 |
1.89 |
12.1 |
水、油、蒸汽 |
進口壓力保持不變，流量從大到小變化時，出口壓力的偏差值為5?10% |
流星保持不變，進口壓力從大到小變化時，出口壓力偏差值為土5?10% |
為最大流量的0.01 ?0.05% |
|
65 |
2.72 |
17.4 |
||||||||
|
80 |
3.56 |
22.8 |
||||||||
|
100 |
6.14 |
39.3 |
||||||||
|
150 |
12.26 |
78.5 |
||||||||
|
4 |
50 |
6 |
425 |
0.5 |
1.89 |
13.6 |
||||
|
65 |
2.72 |
19.5 |
||||||||
|
80 |
3.56 |
25.5 |
||||||||
|
100 |
6.14 |
44 |
||||||||
|
10 |
50 |
15 |
425 |
0.8 |
5.14 |
45.6 |
||||
|
80 |
5.76 |
50.3 |
||||||||
|
100 |
8.96 |
78.8 |
||||||||
|
125 |
14.5 |
110.5 |
||||||||
|
150 |
18.28 |
160.9 |
||||||||
|
200 |
33.38 |
293.36 |
